一、用戶問題

　　銅鋁金屬熔煉爐保溫材料應用問題應該是有一些的，今天我們不鋪開講，只講其中一點：關于保溫效果隨時間變化的問題，也算是用戶答疑吧。一大早，業務經理急匆匆跑進技術部，袁工好，我客戶遇到了一個問題，買了火龍的陶瓷纖維棉和陶瓷纖維模塊應用于爐襯保溫，剛開始安裝使用時爐外壁手摸是熱的，用了一年后再摸就涼了，越用保溫效果越好，這是怎么回事？客戶昨天問我，我想了一晚上也沒想明白，不應該呀！

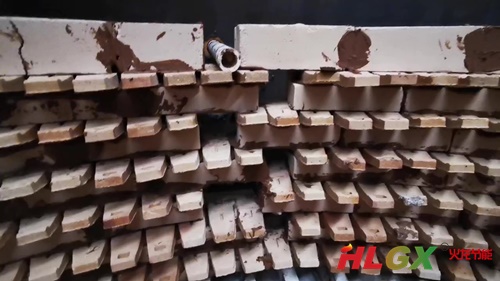

銅鋁金屬熔煉爐保溫結構內層耐火磚

　　二、一探究竟

　　火龍節能技術人員與用戶做了簡單的溝通，具體了解了爐型，使用溫度和保溫結構。用戶主要生產小型銅鋁金屬熔煉爐，容量200Kg左右，年產量幾百臺，銅鋁金屬熔煉爐保溫結構是用戶自己設計的，分上下兩部分：下部分借助異型耐火磚固定加熱圈，磚和爐壁之間用火龍陶瓷纖維毯做隔熱，異型磚和纖維毯間的縫隙輕微調整后用珍珠巖做填充，同時起到固定的作用；上部分采用火龍陶瓷纖維定制大模塊做保溫。了解了這些后問題就解決了。珍珠巖產品本身含水量較高，高溫下水揮發出來，耐火纖維都是極易吸水，且一旦吸進去要經過高溫下相當長的時間才能出來，更重要的是吸水受潮后的耐火纖維導熱系數升高，隔熱效果降低。下面主要介紹一下珍珠巖。

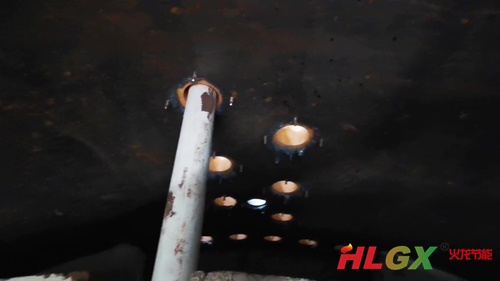

銅鋁金屬熔煉爐保溫間隙

　　三、珍珠巖

　　珍珠巖是一種火山噴發的酸性熔巖，經急劇冷卻而成的玻璃質巖石，因其具有珍珠裂隙結構而得名。珍珠巖礦包括珍珠巖，黑曜巖和松脂巖。三者的區別在于珍珠巖具有因冷凝作用形成的圓弧形裂紋，稱珍珠巖結構，含水量2~6%；松脂巖具有獨特的松脂光澤，含水量6~10%；黑曜巖具有玻璃光澤與貝殼狀斷口，含水量一般小于2%。

　　當酸性熔巖噴發出地表時，由于巖漿驟冷而有很大粘度，使大量水蒸氣未能從巖漿逸散而存于玻璃質中。當焙燒時，因突然受熱達到軟化程度，玻璃質中結合水汽化產出很大壓力，體積迅速膨脹。在玻璃質冷卻至軟化溫度以下時，便凝成空腔結構，形成多孔的膨脹珍珠巖。因此玻璃質是引起礦石膨脹的基礎條件，水是引起礦石膨脹的內在原因，鐵質是影響礦石膨脹的不利因素之一。

　　珍珠巖的氧化與熔融溫度為：開始收縮溫度為1025℃，軟化溫度為1175℃，熔融溫度大于1500℃，軟化溫度范圍為150℃，熔化溫度范圍為325℃。珍珠巖開始收縮的溫度比長石低120℃，軟化溫度低75℃，軟化范圍加寬95℃。由于這些特性，珍珠巖在陶瓷制品燒成中可以大大降低燒成溫度，改進燒結的質量。

　　濟南火龍熱陶瓷有限責任公司是國內專業工業爐保溫方案、工業爐耐火保溫材料供應和保溫爐襯施工的大型企業。

HLGX工業爐保溫材料，銅鋁金屬熔煉爐保溫材料咨詢、采購熱線：400-0531-696

本文由濟南火龍熱陶瓷有限責任公司整理

　　轉載請注明出處www.23kaocha.com

侵權必究
