HLGX陶瓷纖維毯的生產工藝

　　HLGX陶瓷纖維毯是濟南火龍熱陶瓷有限責任公司旗下產品。HLGX陶瓷纖維毯的生產工藝是將散狀纖維坯送入針刺機針刺，"針刺制毯"借鑒無紡針刺工藝技術開發而成。刺針上鉤狀針腳，使纖維層緊密交織，提高了纖維毯的抗拉強度及抗風蝕性能。

　　HLGX陶瓷纖維毯按照纖維成形方法分為噴吹棉陶瓷纖維毯和甩絲棉陶瓷纖維毯。陶瓷纖維原料的熔融一般采用電爐作為熔化設備。工藝流程：合格配合原料加入電弧（阻）爐中熔融，流股經壓縮空氣或蒸汽噴吹后成為纖維，經過除渣器除渣后，集棉形成成品HLGX陶瓷纖維毯。

　　針刺工藝

　　針刺機利用具有三角形或其他形狀的截面，且在棱邊上帶有刺鉤的刺針對纖維網反復進行穿刺。由交叉成網或氣流成網機下機的纖網，在喂入針刺機時十分蓬松，只是由纖維與纖維之間的抱合力而產生一定的強力，但強力很差，當多枚刺針刺入纖網時，刺針上的刺鉤就會帶動纖網表面及次表面的纖維，由纖網的平面方向向纖網的垂直方向運，移位的纖維脫離刺鉤而以幾乎垂狀態留在纖網中，猶如許多的纖維束“銷釘”釘入了纖網，從而使纖網產生的壓縮不能恢復，如果在每平方厘米的纖網上經數十或上百次的反復穿刺，就把相當數量纖維束刺入了纖網，纖網內纖維與纖維之間的摩擦力加大，纖網強度升高，密度加大，纖網形成了具有一定強力、密度、彈性等性能的非織造品。

　　輥式甩絲

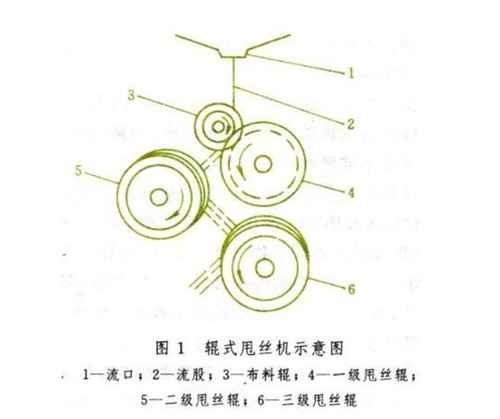

　　熔融的耐火原料熔液流股落在高速回轉的布料輥上，經布料輥通過三級甩絲輥逐級傳遞、加速、在離心力作用下，流股被打散，逐漸拉伸變形，甩成絲狀纖維，最后在壓縮空氣噴吹作用下纖維變得更細更長，同時受到冷卻而凝固，吹落至集棉器內或均勻分布在運輸機上，轉向下道工序。

　　甩絲機主要由1個布料輥與3個高速旋轉的甩絲輥組成。相鄰兩個輥子的轉向相反，其轉速也各不相同，根據生產品種的不同可在一定范圍內調整。三輥甩絲機的布料輥圓周速度為20～30m/s，一級甩絲輥為70～110m/s，二級甩絲輥為80～130m/s，三級甩絲輥為150～190m/s，甩絲輥直徑一般為布料輥直徑的2～3倍。

　　濟南火龍熱陶瓷有限責任公司是致力于陶瓷纖維及其深加工產品、納米孔體隔熱材料、不定型耐火材料及相關功能型產品于一體的生產研發基地和隔熱保溫領域工業應用推廣平臺。HLGX陶瓷纖維毯可直接使用，也可再加工成其它陶瓷纖維制品使用，該纖維狀輕質耐火隔熱材料，應用領域非常廣泛。

HLGX陶瓷纖維毯采購熱線：400-0531-696

本文由濟南火龍熱陶瓷有限責任公司整理

轉載請注明出處www.23kaocha.com

侵權必究
