不同厚度莫來石在不同溫度下的透波率

　　為了研究微波加熱頻率、溫度、厚度對莫來石耐火材料透波性能的影響，以期設計出在整個微波加熱過程中都具有良好的透波性能的耐火層，利用單層平板內電磁波傳播的理論機制和計算模擬技術，分析了耐火層厚度、溫度及頻率變化對莫來石耐火層透波性能影響的規律。同時從透波性能的角度，提出了莫來石耐火層在微波加熱中厚度選擇的基本原則。研究結果顯示：隨著厚度的增加，會相繼出現多個透波峰，并且透波峰值呈指數減小；隨著溫度的升高，莫來石耐火層對電磁波的透波峰向較小厚度方向偏移；在915MHz頻率下，厚度為0.025m，0.045m，0.07m時，莫來石耐火層展現出很好的透波性能。

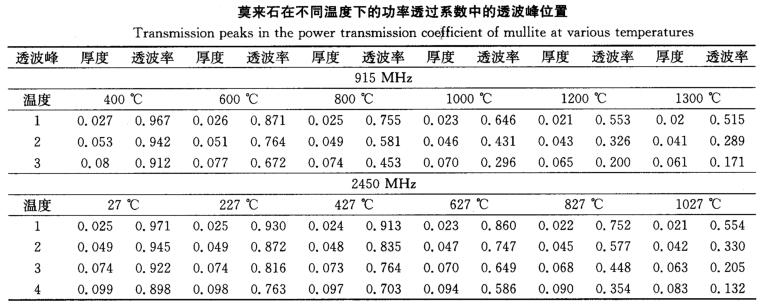

不同厚度莫來石在不同溫度下的透波率

　　由圖表可以看出，同一厚度下，功率透過系數隨著溫度的升高而下降，例如，0.025m厚度下,400℃、600℃、800℃、1000℃、1200℃、1300℃時的透過系數分別為0.947，0.870，0.755，0.612，0.448，0.367。說明低溫下莫來石的透波性能非常好，但隨著溫度的升高，透波性能將變得很差。這主要是因為Ap與tan8密切相關，隨著溫度的升高莫來石吸波性能不斷增強(tan8增大)，熱損耗增加(A_b減小)，還有材料介電常數e'變化導致的表面阻抗匹配變化。隨著厚度的增加,透波峰值呈指數減小，例如，對于第一個透波峰，溫度從400℃升高到1300℃，功率透過系數極大值由0.967降到0.515。這主要是因為隨著半波長倍數的增加，Ab呈指數變化。

　　以上數據來源于《莫來石耐火材料在微波加熱中的透波性能研究》，作者尚小標等，昆明理工大學機電工程學院等。

　　陶瓷纖維生產廠家

　　濟南火龍熱陶瓷有限責任公司簡稱“火龍節能”，成立于2006年3月8日，火龍節能16年致力于陶瓷纖維及其深加工產品、納米孔體隔熱材料、不定形耐火材料材料及相關功能型產品的生產研發及隔熱保溫領域工業應用推廣。

　　火龍節能通過了ISO9001國際質量體系認證，擁有專業的工業窯爐保溫部門和經驗豐富的窯爐砌筑工程隊伍，可為客戶提供技術先進、經濟合理的工業窯爐全纖維爐襯、輕質復合爐襯和管道保溫結構，以及復雜異形工況下特殊耐火保溫方案與保溫施工服務。

16年陶瓷纖維廠家服務熱線400-0531-696

　　本文由濟南火龍熱陶瓷有限責任公司整理

　　轉載請注明出處www.23kaocha.com

　　侵權必究
